Мобильная Башня Обслуживания [МБО]
для ракет-носителей Союз-СТ
в Гвианском Космическом Центре [ГКЦ].


      Под авторским надзором Компании «МИР», на космодроме Куру во Французской Гвиане завершилось строительство мобильной башни обслуживании [МБО] стартового комплекса ракет-носителей Союз-СТ.



















ТЕНДЕР

      В 2005 году Компания «МИР» выиграла тендер на проектирование, изготовление и монтаж  Мобильной Башни Обслуживания. В тендере участвовали крупные проектные и строительные компании. Проект, предложенный ООО «Компания «Мир», выиграл по 30 параметрам из 33-х.




ПРОЕКТИРОВАНИЕ

      Проектирование МБО осуществлялось на сертифицированном программном обеспечении AUTODESK INVENTOR, Solid Works, все прочностные расчеты выполнялись на сертифицированном программном обеспечении MSC. Visual NASTRAN for Windows. Лицензионная версия для FEMAP 8.2.1 , в соответствии с требованиями стандартов:
● Regles NV 65 modifiees 1999 et N84 modifiees
● Regles CM 66 et additive 80 ENV 1991-2-4:1995,Eurocode 1: Basis of design and actions on structures – Part 2-4: Actions on structures – Wind actions.Eurocode 3 (DD ENV 1993‑1‑1:1992).
● EN 60204-1 - Safety of machinery. Electrical equipment of machines / Безопасность машин. Электрооборудование машин и механизмов
● EN 60429-1 - Low-voltage switchgear and controlgear / Аппаратура коммутационная и механизмы управления низковольтные
● EN 60-529 - Specification for degrees of protection provided by enclosures / Степень защиты, обеспечиваемая оболочка
● EN 50082-1 Electromagnetic compatibility / Электромагнитная совместимость
● EN 50081-2 Electromagnetic compatibility / Электромагнитная совместимость
● EN 60269-Low-voltage fuses / Плавкие предохранители низкого напряжения
● EN 61131-Programmable controllers / Программируемые логические контроллеры
● IEC 947 - Electrical installations: operation and safety / Электрическая аппаратура: эксплуатация и безопасность
● Directive ATEX 94/9/EC / Директива ATEX 94/9/EC Low Voltage Directive 73/23/ЕЕС  / Директива 73/23/ЕЕС по низковольтному оборудованию.




ОБЪЕМЫ РАБОТ, ВЫПОЛНЕННЫХ ООО «Компанией «Мир»

1. Механическая конструкция МБО, включая подсистемы:
● Несущая металлоконструкция;
● Обшивка и крыша;
● Северные ворота с соответствующей системой управления;
● Южные ворота с соответствующей системой управления;
● Вспомогательные конструкции;
● Тележки;
● Лестницы
2. Система управления воротами, поворотными площадками.
3. Пульт контроля системы управления МБО (ПКСУ) – управление поворотными площадками и воротами.
4. Электросиловое питание МБО.




ЗАЩИТА АВТОРСКИХ ПРАВ

      Проект МБО защищен патентами РФ № RU 2332335 и № RU 2353560
Интеллектуальные права на МБО защищены частью IV ГК РФ
Патентообладатель - В.А. Гнездилов


ДОПОЛНИТЕЛЬНО ДЛЯ ПРОЕКТА «СОЮЗ в ГКЦ»
«Компания «Мир» СПРОЕКТИРОВАЛА И ИЗГОТОВИЛА

● 3 поворотные кабельные фермы для проведения испытаний ракет-носителей Союз-СТ. Проведен комплекс автономных испытаний.
● 4 комплекта контейнеров для транспортировки ракет-носителей Союз-СТ в ГКЦ.






 ИТОРИЯ СОЗДАНИЯ МБО
ФОТОГРАФИИ И ВИДЕОМАТЕРИАЛЫ



Видеоролик Европейского Космического Агентства.
Запуск ракет «Союз-СТ» с применением отъезжающей МБО.


МОНТАЖ КОНСТРУКЦИИ МБО В РОССИИ


 Вертикальный монтаж МБО на высоте 10 метров.

 Вертикальный монтаж МБО на высоте 18 метров.

Вертикальный монтаж модулей МБО на высоте 27 метров.

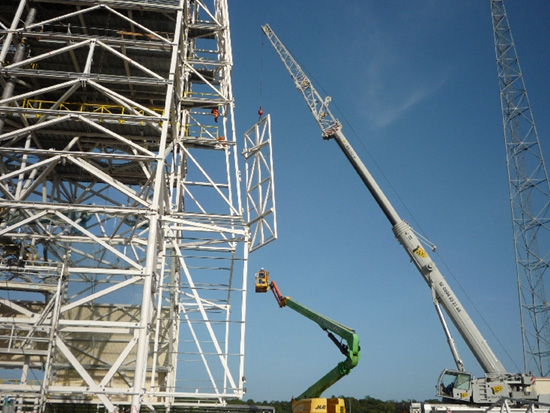

СБОРКА И МОНТАЖ КОНСТРУКЦИИ МБО В ГВИАНЕ



















ИЮНЬ-ИЮЛЬ 2010



















АВГУСТ-СЕНТЯБРЬ 2010





















НОЯБРЬ-ДЕКАБРЬ 2010















ЯНВАРЬ-ФЕВРАЛЬ 2011











МАРТ-АПРЕЛЬ 2011
